Arbetet med fundament och tråg

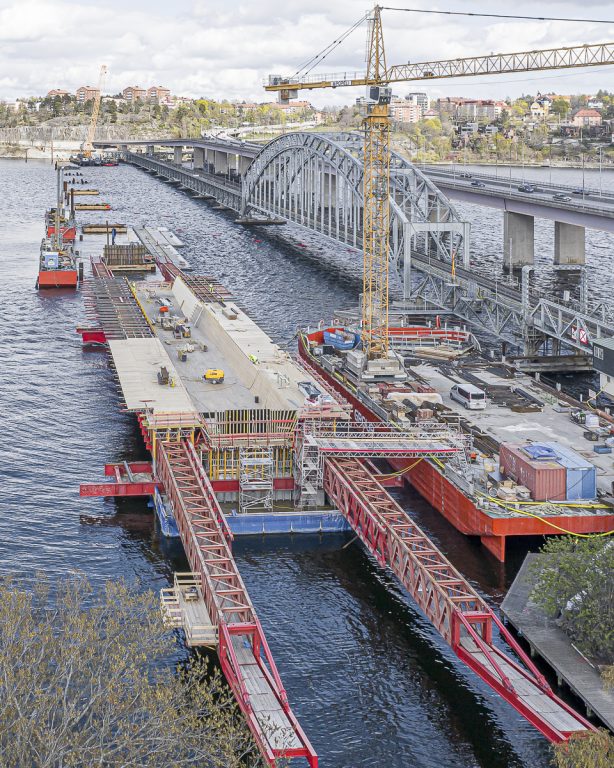

På Valborgsmässoafton är inbrädningen av tråget klar, formsättning av pelare i fundament nummer tre påbörjad, finskärning av pålar i fundament nummer fyra färdig och stålmallen i fundament 11A (längst bort i bild) nedsänkt.
Lilla Lidingöbron5 maj 2020 kl 07.31

Sista veckan i april var en avkortad arbetsvecka. Med reducerad arbetsstyrka (p g a pandemin) har man fördelat resurserna på MSS-en, fundamenten nummer tre och fyra samt fundamentet 11A. Dessutom görs arbeten med fler betongplattor vid arbetsområdet i Torsvik.

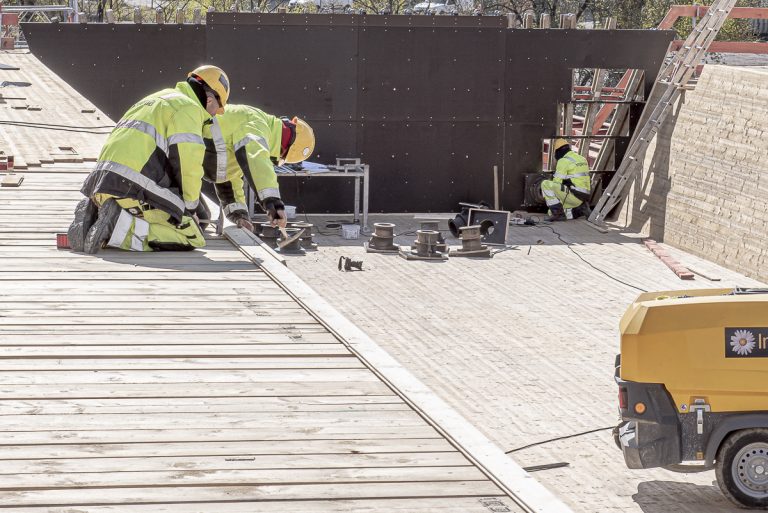

Ett stopp har byggts där den nya bron ska möta landfästet.

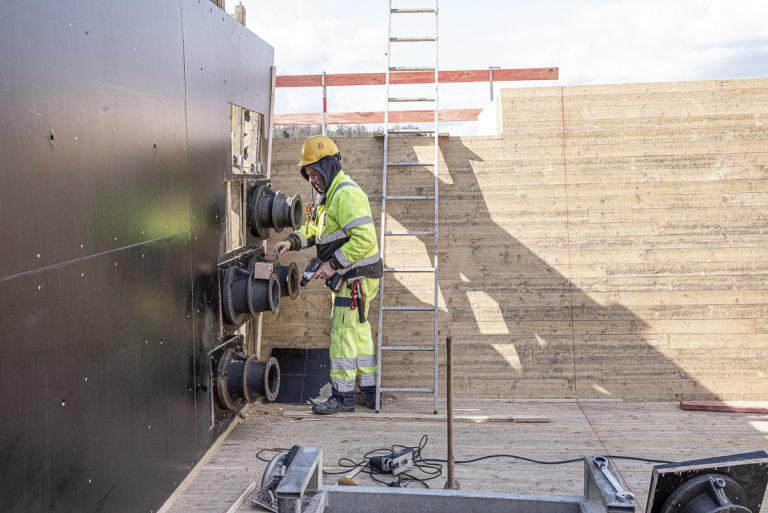

Anslutningen mellan undersidan av brons vägbana och tråget utförs noggrant. I brostoppet, inom tråget, monteras...

...genomföringar för stålvajrar. Brokonstruktionen är en så kallad spännarmerad betongbro (https://sv.wikipedia.org/wiki/Armerad_betong).

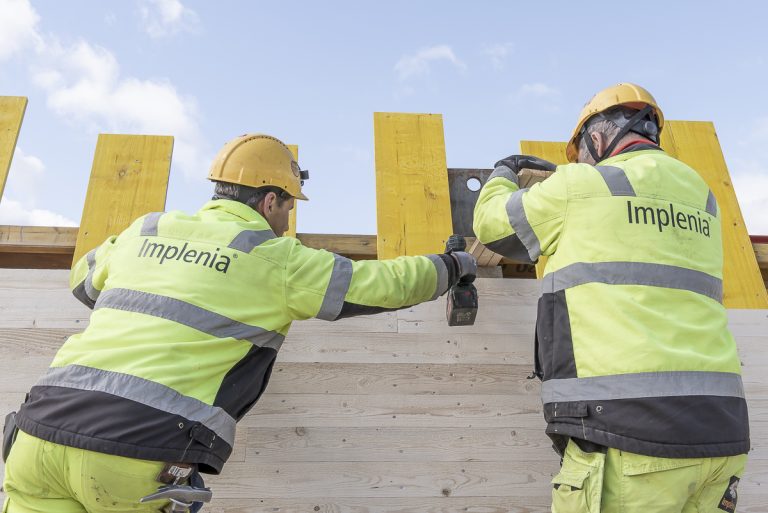

För att få en tät brädform spänner en man ned brädan medan den andre skruvar fast.

Stålbalkarnas höjd finjusteras.

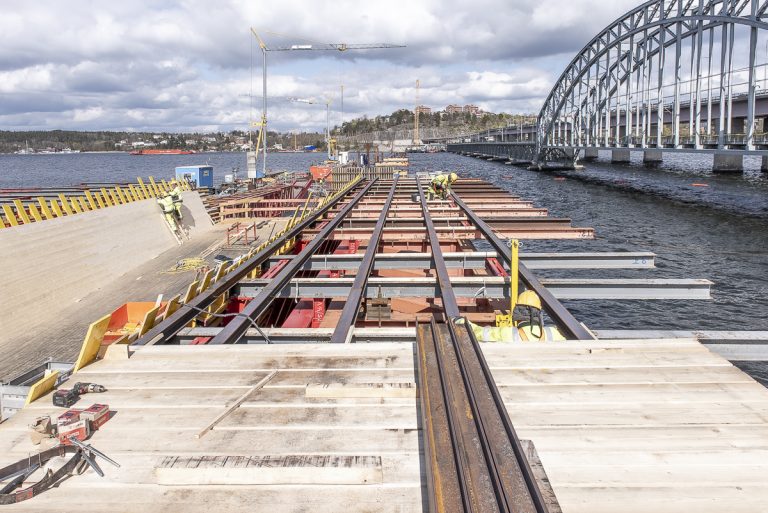

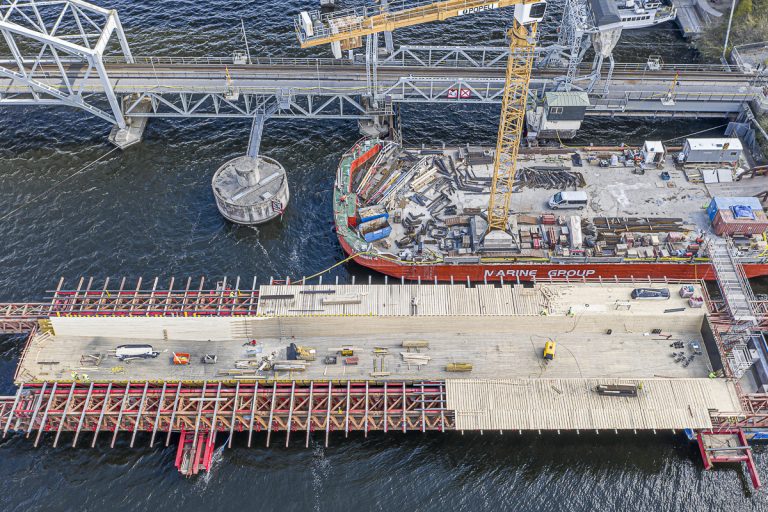

Arbetsläget i MSS-en vid veckans slut. Inbrädning av tråget har nått den punkt där nytt stopp kan byggas. Bilden visar också hur trågets undersida välver sig mjukt.

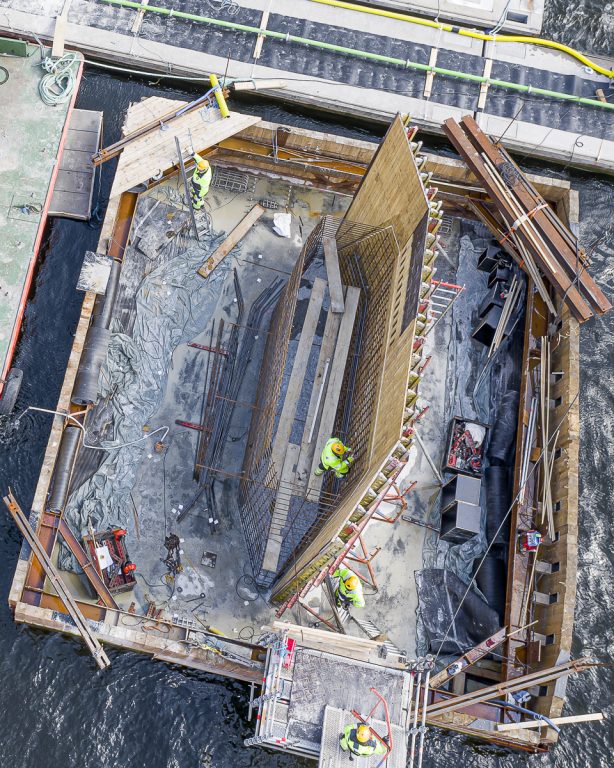

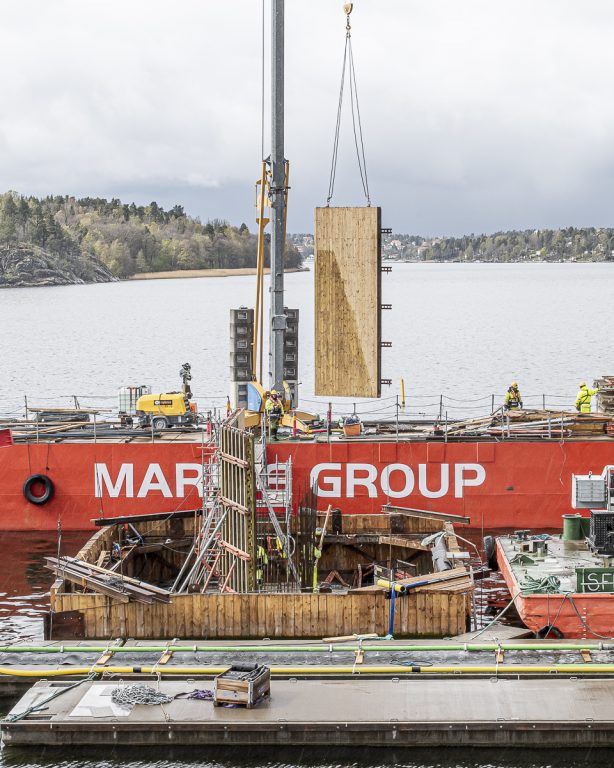

I fundament nummer tre har formsättning av bropelaren påbörjats.

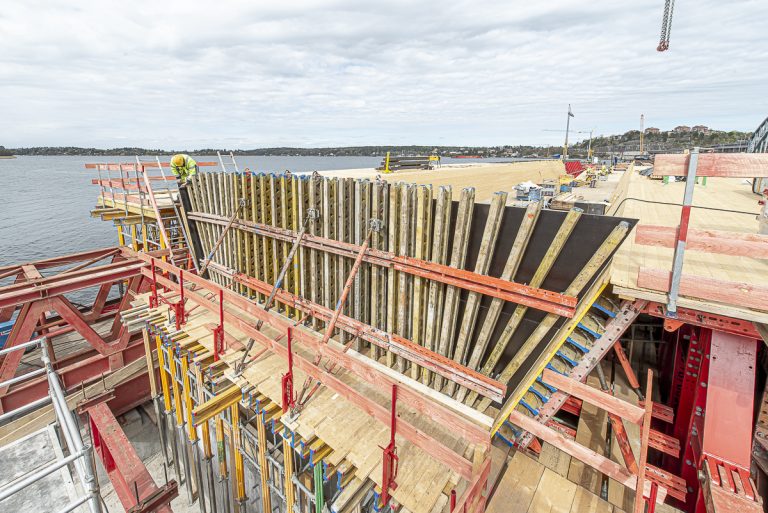

Man färdigställer armering och stöd för formen.

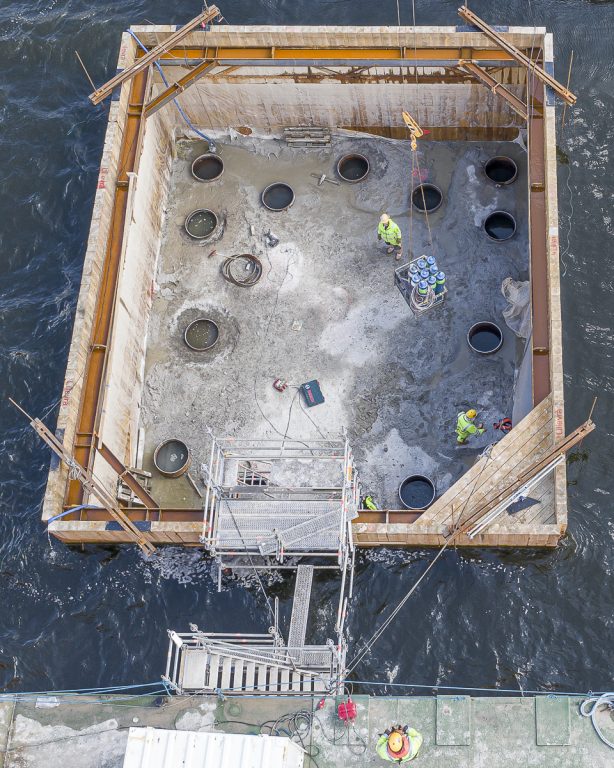

I fundament nummer fyra har pålarna finskurits. Klart för försegling av pålarna och därefter armering.

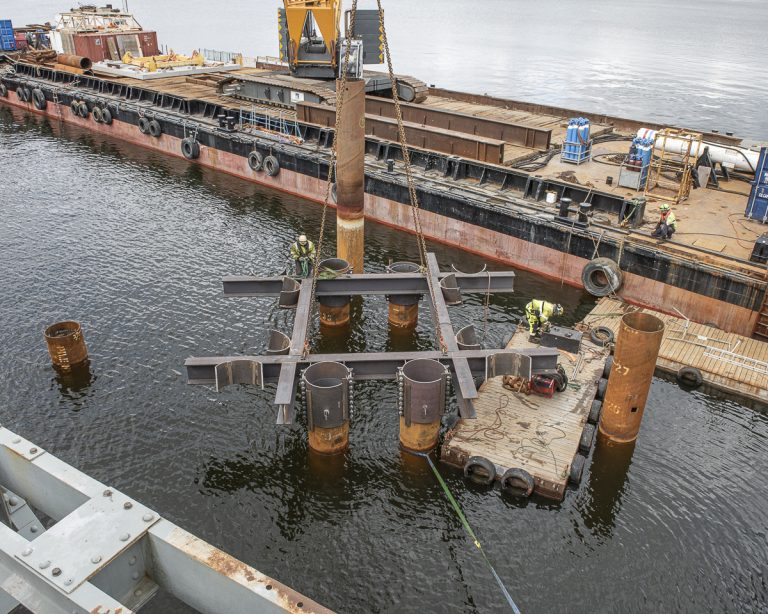

På Valborgsmässoafton sänks den undre stålmallen ned vid fundament nummer 11A. Klart för betongplatta och övre stålmall.
